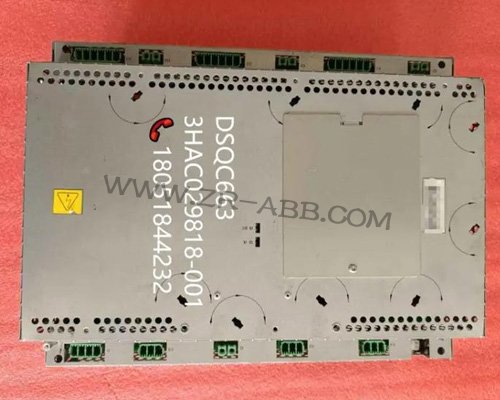

DSQC663驅動器作為ABB機器人IRC5控制系統的核心動力控制單元，承擔著伺服電機的精準驅動、電流調節及狀態反饋功能，是保障機器人多軸協同動作、精準定位的關鍵設備。在汽車零部件加工、電子裝配、機械自動化等各類生產場景中，DSQC663驅動器長期處于高負荷運行狀態，受車間電壓波動、粉塵油污侵蝕、元件自然老化、負載異常等因素影響，各類故障頻發，直接導致機器人停機、動作紊亂，甚至損壞伺服電機等關聯部件，影響生產進度并增加維修成本。不同于普通工業驅動器，DSQC663集成ABB專屬控制芯片與伺服算法，內部電路布局精密，核心模塊關聯性強，ABB機器人維修工作需足其專屬結構特點，精準定位故障根源，規范完成檢測、修復與調試，才能徹底解決故障，避免后續反復。



DSQC663驅動器的故障識別無需依賴復雜檢測設備，結合其運行狀態和操作面板反饋的報警信息，就能快速鎖定故障方向，減少盲目拆解帶來的設備損耗。通電后驅動器無指示燈亮起、機器人無法啟動，排除外部供電線路問題后，多為內部保險管熔斷或電源模塊失效，這類故障常由車間電壓浪涌、線路短路引發，需優先排查電源相關部件。操作面板出現Err01報警，多為直流母線過壓，與整流模塊故障、外部供電電壓異常密切相關；Err07報警則提示電流檢測異常，多是霍爾傳感器漂移、采樣電阻損壞或線路接觸不良導致。機器人運行中出現動作卡頓、定位偏差過大，且無明顯報警代碼，大概率是驅動板與功率模塊連接松動，或編碼器反饋信號異常，影響動力傳輸精度。啟動后驅動器表面快速發熱、伴隨異響且頻繁停機，多與散熱系統堵塞、功率模塊性能衰減有關。



維修D(zhuǎn)SQC663驅動器的關鍵的是避開“先拆后查”的誤區，先通過外部排查排除簡單隱患，再逐步深入內部檢測，既能提升維修效率，也能避免二次損壞。ABB機器人維修前需徹底切斷機器人總電源，拔下驅動器所有連接線纜，包括電源線、伺服電機連接線、信號控制線，做好接口標記，防止后續接線錯亂。先用萬用表檢測外部三相輸入電壓，確認電壓平衡且在驅動器額定范圍，若電壓波動過大或三相不平衡，需檢查車間穩壓器、供電線路，排除外部供電隱患。隨后檢查各類連接線纜，查看是否有破損、老化、虛接情況，清理接線端子上的氧化痕跡，重新緊固接線，避免接觸不良導致信號傳輸異�；螂娏鞑▌�，引發各類故障。



外部排查無異常后，再進行驅動器外殼拆解，開展內部部件檢測。拆解前必須做好防靜電防護，維修人員全程佩戴防靜電手環和絕緣手套，作業臺面鋪設防靜電墊，使用ABB專用拆解工具，避免靜電擊穿內部精密芯片和電路板。拆解后先清理內部粉塵、油污，重點檢查保險管狀態，若保險管熔斷，需先檢測后級電路是否存在短路隱患，不可盲目更換，否則會導致保險管再次熔斷，甚至損壞核心模塊。觀察內部電容外觀，若出現鼓包、漏液、外殼開裂等情況，需及時更換同型號原廠電容，這類故障多由高溫老化引發，不及時處理易造成電路短路，擴大故障范圍。

功率模塊作為DSQC663驅動器的核心動力輸出部件，是故障高發部位，其性能直接決定驅動器運行穩定性。檢測時用萬用表測量功率模塊導通性，仔細觀察模塊表面是否有燒蝕、碳化痕跡，若模塊出現短路或性能衰減，需進行拆焊更換。更換時必須選用ABB原廠功率模塊，確保型號、參數與原部件完全匹配，安裝前在模塊與散熱片之間均勻涂抹0.1-0.2mm厚的導熱硅脂，用扭矩扳手按標準力矩緊固螺栓，確保散熱良好，避免模塊因過熱再次損壞。驅動板負責信號傳輸與指令執行，若出現信號異常，用示波器檢測驅動板脈沖觸發信號，若波形畸變、缺失，需檢查驅動芯片供電情況，排查周邊電路虛焊問題，必要時更換驅動板，確保信號傳輸順暢。



整流模塊故障會直接導致直流母線電壓異常，進而觸發過壓、過流保護，影響驅動器正常運行。ABB機器人維修時用萬用表測量直流母線電壓，若電壓低于530V，說明整流模塊已失效，需及時更換原廠整流模塊，更換后重新檢測電壓，確保符合標準。電流檢測電路異常易引發過載、過流報警，需重點檢查霍爾傳感器和采樣電阻，用萬用表測量傳感器導通性，若傳感器出現老化、漂移，需更換原廠傳感器，同時校準放大電路零點與增益，確保電流檢測精準，避免誤觸發保護機制。散熱系統故障會導致內部元件過熱，需檢查散熱風扇運行狀態，清理散熱片上的積塵，若風扇損壞或轉速不足，更換同規格散熱風扇，保證散熱通道通暢，延緩元件老化。



內部部件檢修完成后，按拆卸反順序進行裝配，裝配過程中需確保各部件安裝到位、連接牢固，避免雜物掉入驅動器內部，防止通電后出現短路故障。裝配完成后先進行空載通電測試，接通電源，觀察操作面板指示燈狀態，確認無任何報警提示，用萬用表檢測輸出電流、電壓，確保參數符合運行標準，同時監測驅動器表面溫度，檢查散熱系統運行正常�？蛰d測試無異常后，再進行聯機聯動測試，將驅動器與伺服電機、機器人控制柜重新連接，啟動機器人，執行單軸點動、多軸聯動操作，觀察機器人動作是否平穩、定位精度是否達標。



日常維護是降低DSQC663驅動器故障發生率、延長設備使用壽命的關鍵，需融入日常生產管理流程。日常生產中，定期清理驅動器表面和內部的粉塵、油污，避免灰塵堆積影響散熱和電路運行。每月用紅外測溫儀檢測驅動器表面溫度，排查局部過熱隱患，及時處理散熱異常問題。每季度清理散熱通道和接線端子，檢查電機絕緣性能與傳動部件磨損情況，及時緊固松動的接線，更換老化、破損的線纜，避免接觸不良引發故障。



定期對驅動器參數進行校準，確保參數與電機銘牌、生產工況精準匹配，避免參數設置不當引發各類故障。嚴格按照規范流程啟停機器人，避免頻繁強制停機，減少設備沖擊損耗。每半年對功率模塊、電容、霍爾傳感器等易損部件進行專項檢測，提前更換接近使用壽命的部件，主動排查潛在故障隱患。建立設備運行臺賬，詳細記錄每次故障的觸發場景、修復措施及測試數據，為同類故障處理提供參考，保障ABB機器人DSQC663驅動器長期穩定運行，支撐生產作業高效推進。
