斗式提升機型號與參數

發布時間：2026-03-25 10:50:24 作 者：大漢機械 瀏覽次數： 次

斗式提升機型號與參數

斗式提升機作為一款集輸送提升于一體的多功能輸送設備，在市場上被廣泛使用。今天，小編給大家介紹一下斗式提升機的型號與參數，以供大家參考。

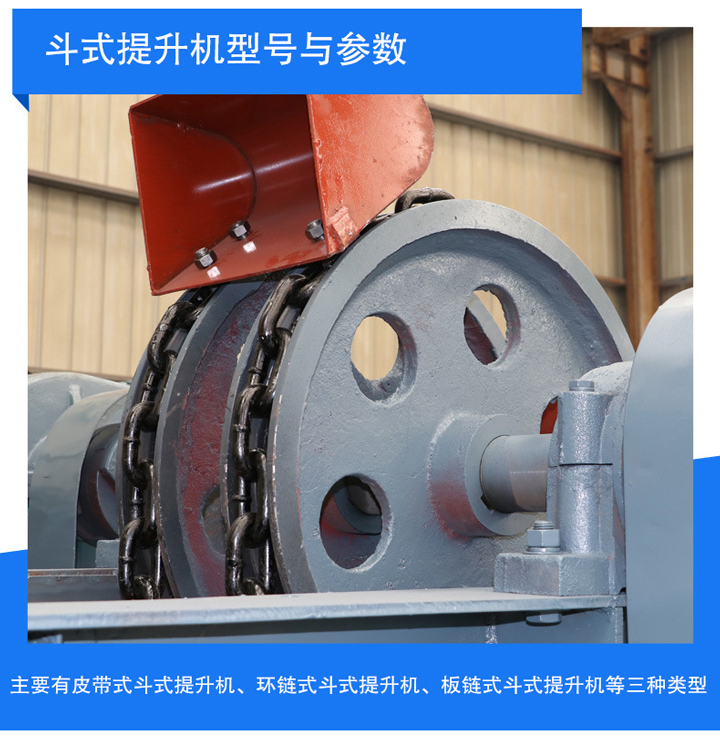

首先，市場上使用的斗式提升機主要有皮帶式斗式提升機、環鏈?zhǔn)蕉肥教嵘龣C(jī)、板鏈?zhǔn)蕉肥教嵘龣C(jī)等三種類型。

一、皮帶式斗式提升機——TD型皮帶式斗式提升機為例

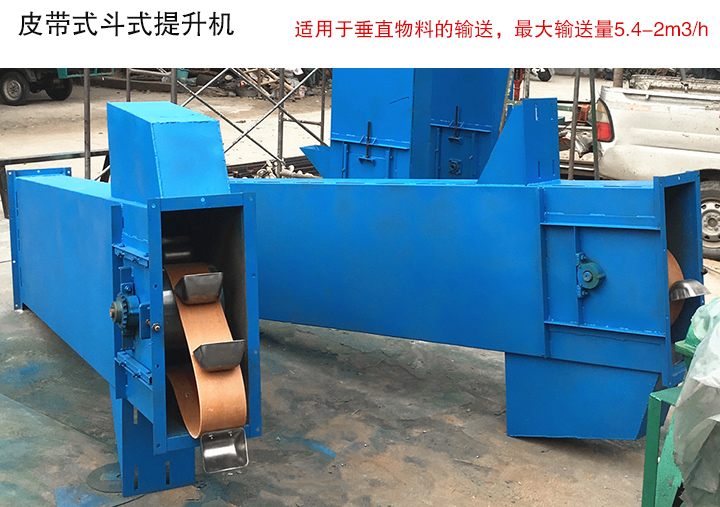

皮帶式斗式提升機

型號 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
輸送量(m³/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗寬 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距 280 350 360 450 400 500 480 560
帶寬 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料最大塊 25 35 45 55
型號 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
輸送量(m³/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗寬 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距 500 625 710 300 400 500 640
帶寬 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料最大塊 60 70 25 35 45 55



TD系列斗式提升機采用膠帶傳動來提升物料，鏈輪為滾筒式，其規格主要包括TD160斗式提升機、TD250斗式提升機、TD315斗式提升機、TD400斗式提升機等型號，一般適用于垂直物料的輸送，最大輸送量5.4-2m3/h，提升高度最大40m。

二、環鏈?zhǔn)蕉肥教嵘龣C(jī)——TH型環鏈?zhǔn)蕉肥教嵘龣C(jī)為例

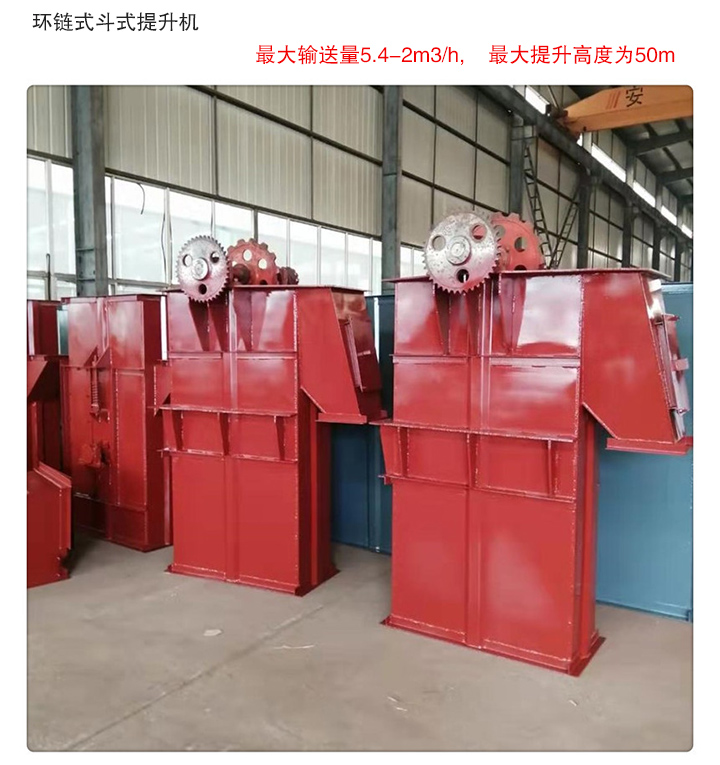

環鏈?zhǔn)蕉肥教嵘龣C(jī)

型號 輸送量 料斗 傳動鏈輪轉速(r/min) 牽引部件
Zh Sh 容積(L) 斗距 環鏈規格 環鉤規格 載荷(KN)
m³/h m³/h Zh Sh
TH160 8 10 1.2 1.9 355 65.8 Φ12×45-7 Φ12×40-M14 ≥250
TH250 30 48 3 4.8 512 46.8 Φ18×64-7 Φ18×64-M14 ≥320
TH315 37 58 3.7 5.8 512 42.5 Φ18×64-7 Φ18×64-M14 ≥320
TH400 58 92 5.9 9.4 512 37.6 Φ18×64-7 Φ18×64-M14 ≥320
TH500 81 129 9.3 15 688 35.8 Φ22×86-7 Φ22×86-M18 ≥480
TH630 144 207 14.6 23.5 688 31.8 Φ22×86-7 Φ22×86-M18 ≥480

TH型斗式提升機采用混合式或重力卸料，雙排鏈條，上下鏈輪為凹槽，挖取式裝料。TH型區別于TD型皮帶斗式提升機，其提升量更大、運轉效率更高，最大輸送量5.4-2m3/h,最大提升高度為50m，主要用來垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等。

三、板鏈?zhǔn)蕉肥教嵘龣C(jī)——NE型板鏈?zhǔn)蕉肥教嵘龣C(jī)為例

板鏈?zhǔn)蕉肥教嵘龣C(jī)

規格 最大提升度 最大提升量(m³/h) 允許占百分比(%) 節距 電機功率
物料最大塊
      10 25 50 75 100
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132



NE型斗式提升機是一種新型的斗式提升機，NE型斗式提升機為板鏈?zhǔn)?，上下鏈輪為齒輪式，采用自流式裝料，重力誘導卸料，流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料，最大輸送量10-830m3/h，提升高度最大50m，主要適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度一般控制在250℃以下。
